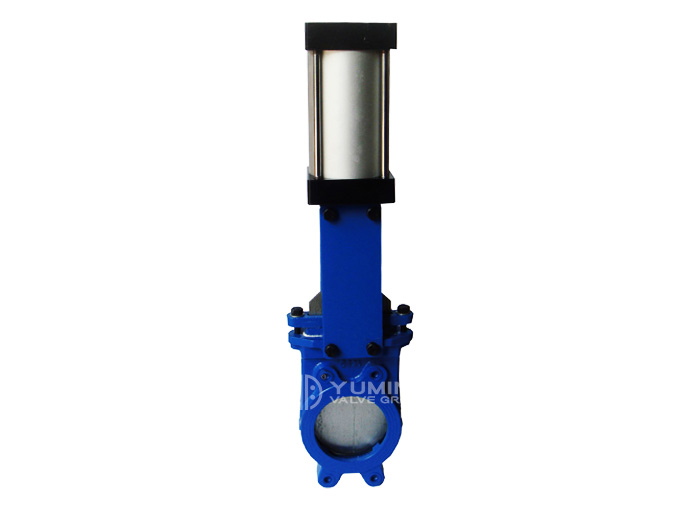

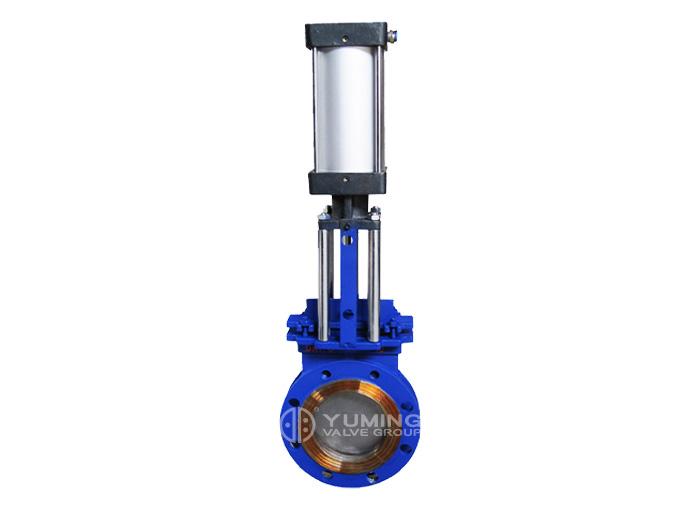

Van cổng khí nén

Giới thiệu

Van cổng dao còn được đặt tên là van bùn, van bùn. Phần mở và đóng của nó là một cổng. Phương tiện được cắt bởi một cổng hình lưỡi dao có thể cắt vật liệu sợi; Nó lên xuống trong rãnh dẫn hướng bên và được các vấu ở phía dưới ép vào đế van. Nếu cần độ kín trung bình cao hơn, có thể sử dụng đế van làm kín hình chữ O để đạt được khả năng làm kín hai chiều. Van cổng dao có không gian lắp đặt nhỏ, áp suất làm việc thấp, tuổi thọ cao và bảo trì đơn giản.

Phương tiện thích hợp：Mật đường, bột giấy, nước thải, bột than, tro, hỗn hợp nước xỉ.

Nhiệt độ làm việc: 0℃～80℃

Lĩnh vực ứng dụng：Hóa học, xử lý nước, nhà máy điện than, thực phẩm, giấy, dầu khí.

Ưu điểm của sản phẩm

1. Thân van đúc chính xác, ngoại hình đẹp, không đau mắt hột.

2. Nêm van được đánh bóng nhẵn 3 lần và đánh bóng 5 lần để đảm bảo độ kín.

3. Thân van được trang bị bạc đạn để giảm ma sát.

4. Phốt đóng gói PTFE được tráng cao su, có thể tăng tính đàn hồi và giảm rò rỉ của phốt trên.

5. Vòng đệm hình chữ U của bệ van để đảm bảo sự tiếp xúc chắc chắn giữa bệ van và thân van.

6. Mỗi van sẽ được kiểm tra vỏ và áp suất làm kín trước khi xuất xưởng.

7. Lớp phủ epoxy 250 μm, có thể chống ăn mòn và rỉ sét hiệu quả.

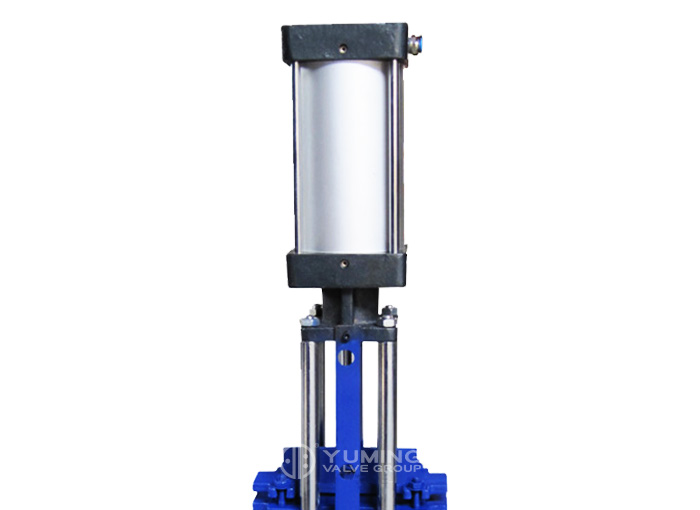

8. Cấp độ bảo vệ của bộ truyền động khí nén là IP67.

DỮ LIỆU

Thông tin tham số：

Optional	1	2	3	7	8
	Body	Seat	Wedge	Stem	Actuator
	DI/WCB/CF3/ CF3M/CF8/ CF8M	Rubber/Stainless Steel/Hard Alloy/PTFE	WCB/201/CF3/ CF3M/CF8/ CF8M	2Cr13/304	Pneumatic actuator

tiêu chuẩn điều hành:

Name	Design and manufacture	Face to face Length	Pressure Test	End Flange
Reference Standard	JB/T 8691-2013 MSS SP-81	GB/T 12221-2005 MSS SP-81	GB/T 13927-2008	GB/T 9113-2010 DIN EN 1092-1 ASME B16.5

Chất liệu của các bộ phận chính:

Name	1-Body	2-Seat	3-Wedge	7-Stem	8-Actuator
Material	WCB	EPDM	SS304	SS420	Pneumatic actuator

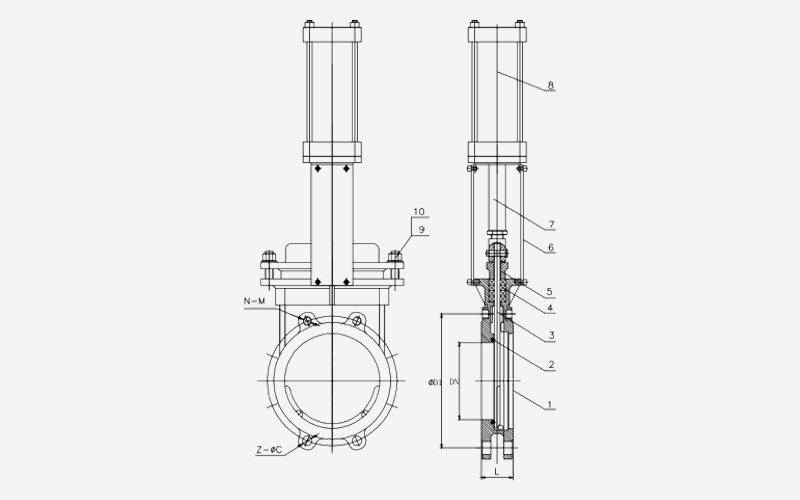

Kích thước：

Size			PN10			PN16			150LB
DN	NPS(inch)	L	D1	N-M	Z-φC	D1	N-M	Z-φC	D1	N-UNC	Z-φC
50	2''	48	125	2-M16	2-φ18	125	2-M16	2-φ18	120.7	2-UNC5/8-11	2-φ19
65	2 1/2''	48	145	2-M16	2-φ18	145	2-M16	2-φ18	139.7	2-UNC5/8-11	2-φ19
80	3''	51	160	2-M16	2-φ18	160	2-M16	2-φ18	152.4	2-UNC5/8-11	2-φ19
100	4''	51	180	2-M16	2-φ18	180	2-M16	2-φ18	190.5	2-UNC5/8-11	2-φ19
125	5''	57	210	2-M16	2-φ18	210	2-M16	2-φ18	215.9	2-UNC3/4-10	2-φ22
150	6''	57	240	2-M20	2-φ22	240	2-M20	2-φ22	241.3	2-UNC3/4-10	2-φ22
200	8''	70	295	2-M20	2-φ22	295	2-M20	2-φ22	298.5	2-UNC3/4-10	2-φ22
250	10''	70	350	4-M20	2-φ22	355	4-M24	2-φ26	362	4-UNC7/8-9	2-φ25
300	12''	76	400	4-M20	2-φ22	410	4-M24	2-φ26	431.8	4-UNC7/8-9	2-φ25
