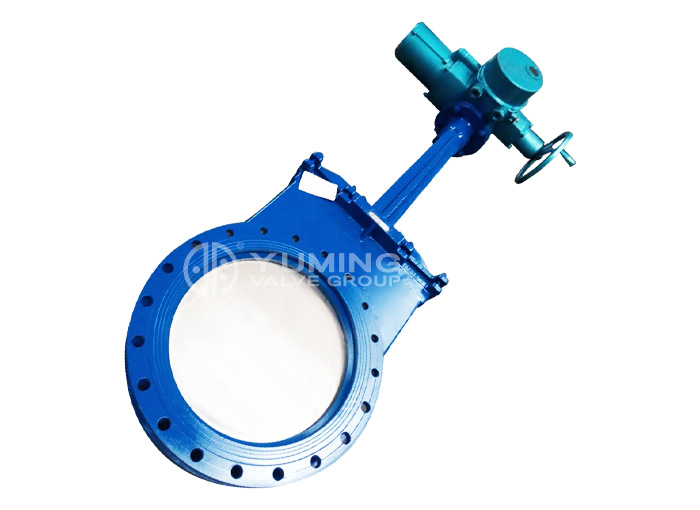

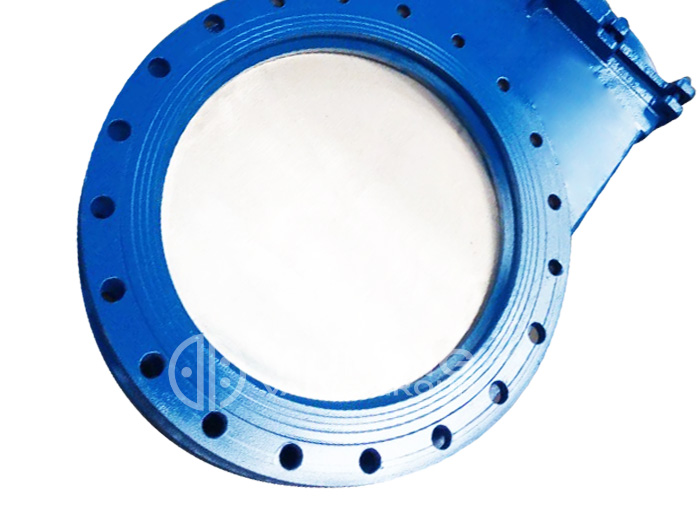

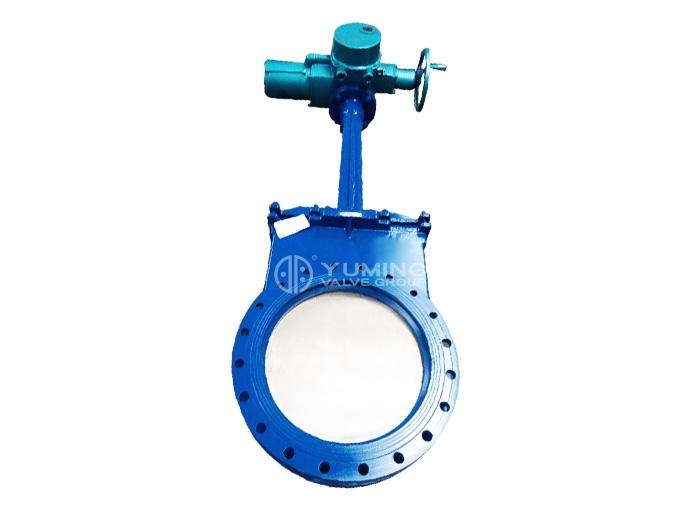

Van của dao

Giới thiệu

Thử nghiệm cơ thể: .5 lần áp suất làm việc với nước. Thử nghiệm này được thực hiện sau khi lắp ráp van và với đĩa ở vị trí mở một nửa, nó được gọi là thử nghiệm thủy lực thân xe.

Kiểm tra chỗ ngồi: 1,1 lần áp suất làm việc với nước.

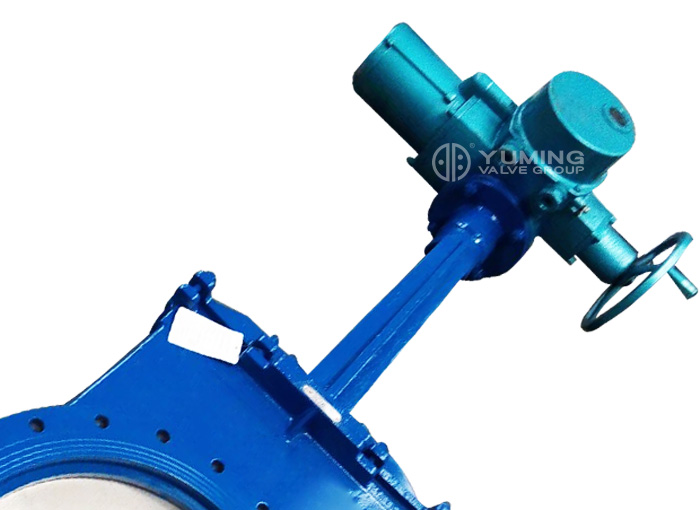

Kiểm tra chức năng / hoạt động: Tại thời điểm kiểm tra lần cuối, mỗi van và bộ truyền động của nó (Cần điều khiển lưu lượng / Bánh răng / Bộ truyền động khí nén), đều trải qua quá trình kiểm tra hoạt động hoàn chỉnh (Mở/Đóng) . Thử nghiệm này được thực hiện mà không có áp suất và ở nhiệt độ môi trường. Nó đảm bảo hoạt động chính xác của cụm van/bộ truyền động với các phụ kiện như van điện từ, công tắc giới hạn, bộ điều chỉnh bộ lọc khí, v.v.

Thử nghiệm đặc biệt: Theo yêu cầu, bất kỳ thử nghiệm nào khác có thể được thực hiện theo hướng dẫn đặc biệt của khách hàng.

DỮ LIỆU

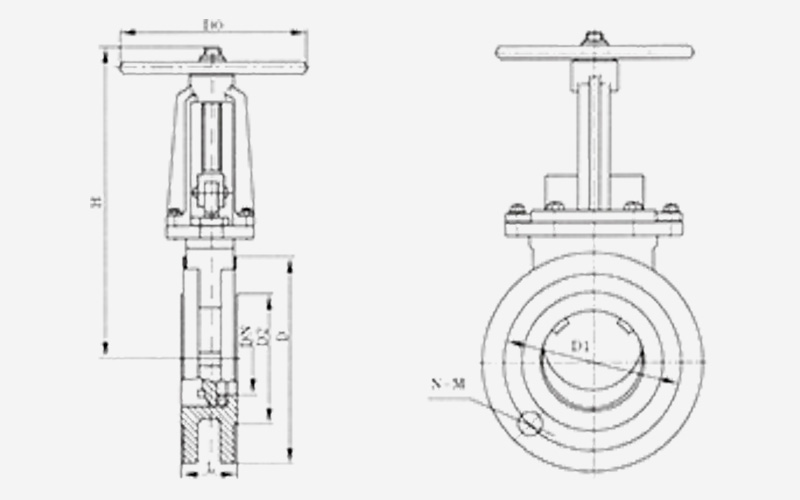

DN(mm)	Dimension(mm)							Weight (kg)
DN(mm)	L	D	D1	D2	H	N-M	Do	Weight (kg)
50	43	160	125	100	285	4-M16	180	8
65	46	180	145	120	298	4-M16	180	10
80	46	195	160	135	315	4-M16	220	12
100	52	215	180	155	365	8-M16	220	14
125	56	245	210	185	400	8-M16	230	22
150	56	280	240	210	475	8-M20	280	29
200	60	335	295	265	540	8-M20	360	38
250	68	390	350	320	630	12-M20	360	66
300	78	440	400	368	780	12-M20	400	100
350	78	500	460	428	885	16-M20	400	119
400	102	565	515	482	990	16-M22	400	195
450	114	615	565	532	1100	20-M22	530	285
500	127	670	620	585	1200	20-M22	530	389
600	154	780	725	685	1450	20-M27	600	529
700	165	895	840	800	1700	24-M27	600	790
800	190	1010	950	898	2000	24-M30	680	850
900	203	1110	1050	1005	2300	28-M30	680	900
1000	216	1220	1160	1115	2500	28-M30	700	1050
1200	254	1450	1380	1325	2800	32-M36	800	1300
