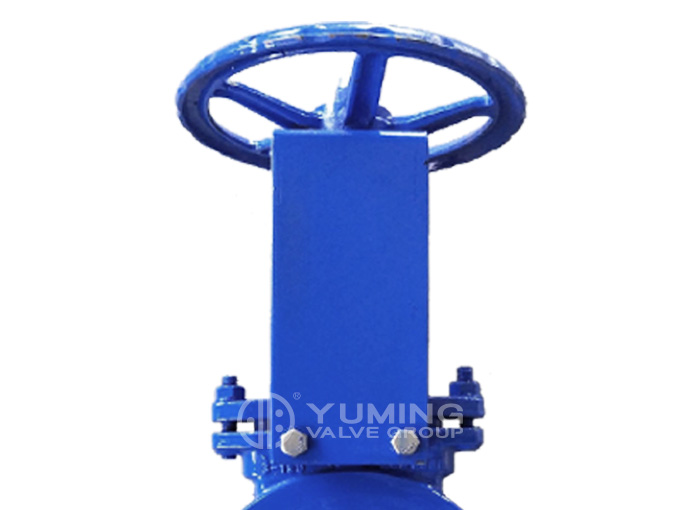

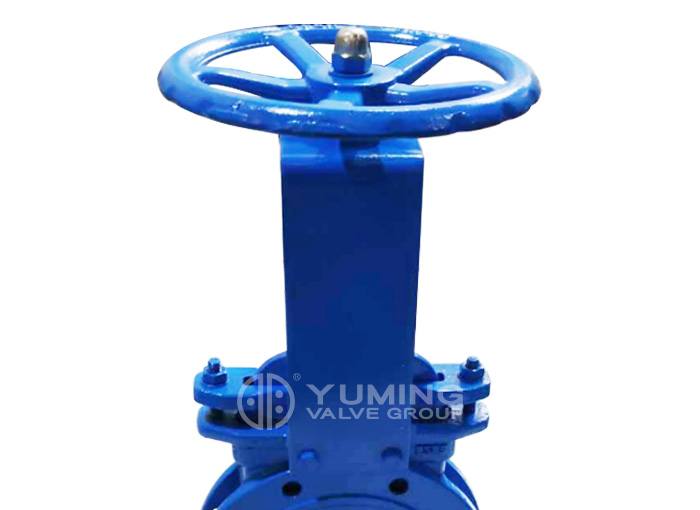

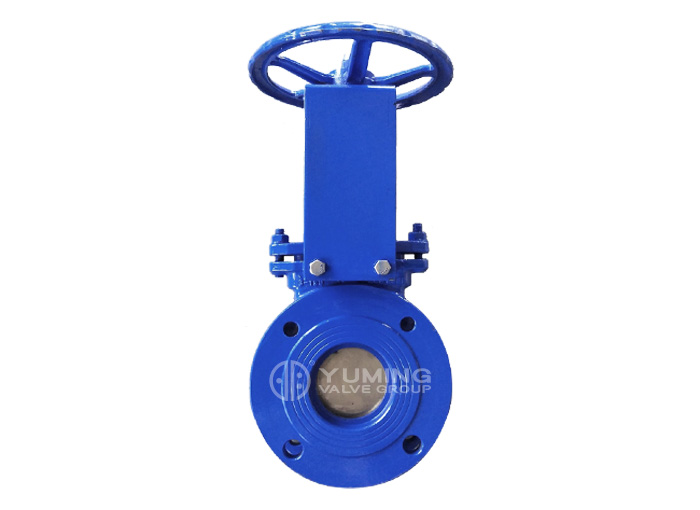

Van cổng mặt bích

GIỚI THIỆU

Van cổng dao còn được gọi là van cổng dao, van bùn, van bùn. Bộ phận đóng mở của nó là cổng. Hướng chuyển động của cổng vuông góc với hướng của chất lỏng. Tùy theo chất liệu sợi cắt mà cổng có hình dạng lưỡi cắt để cắt bỏ phương tiện. Bảng cổng nâng lên và hạ xuống trong rãnh dẫn hướng bên và được ép vào bệ bởi vấu dưới. Nếu cần độ kín trung bình cao, có thể chọn ghế đệm kiểu o để đạt được độ kín hai chiều. Van cổng dao có không gian lắp đặt nhỏ, áp suất làm việc thấp, tuổi thọ cao, bảo trì đơn giản.

Phương tiện thích hợp：Nước ngọt, nước thải, nước biển, axit, v.v.

Nhiệt độ làm việc: -20℃～120℃

Lĩnh vực ứng dụng：Xây dựng đô thị, dự án thủy lợi, sản phẩm dầu mỏ, cấp thoát nước, xử lý nước.

Ưu điểm của sản phẩm

1. Thân van đúc chính xác, hình thức đẹp, không có lỗ cát, có thể truy nguyên bằng số Heat.

2. Nêm van được đánh bóng nhẵn 3 lần và đánh bóng 5 lần để đảm bảo độ kín.

3. Thân van được trang bị bạc đạn giúp giảm ma sát, tăng tuổi thọ.

4. Thêm dây thép vào vòng đệm để đảm bảo sự tiếp xúc chắc chắn giữa đế van và thân van.

5. Lớp phủ epoxy 250 μm, có thể chống ăn mòn và rỉ sét hiệu quả.

6. Mỗi van sẽ được kiểm tra áp suất trước khi xuất xưởng.

DỮ LIỆU

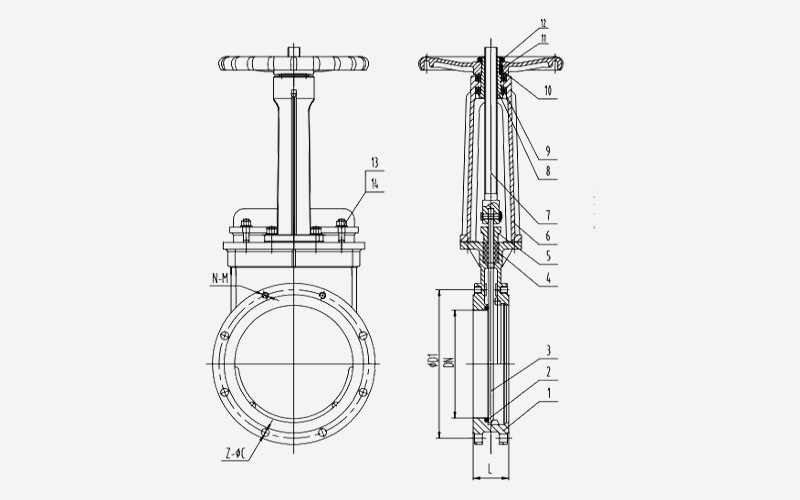

Name	1-Body	2-Seat	3-Wedge	4-Stem	5-Handwheel
Material	WCB/304/316	EPDM	304/316	2Cr13	DI

Size			PN10			PN16			150LB
DN	NPS（Inch）	L	D1	N-M	Z-φC	D1	N-M	Z-φC	D1	N-M	Z-φC
50	2''	50	125	2-M16	2-φ18	125	2-M16	2-φ18	120.7	2-M16	2-19
65	2 1/2''	50	145	2-M16	2-φ18	145	2-M16	2-φ18	139.7	2-M16	2-19
80	3''	50	160	2-M16	6-φ18	160	2-M16	6-φ18	152.4	2-M16	2-19
100	4''	52	180	2-M16	6-φ18	180	2-M16	6-φ18	190.5	2-M16	6-19
125	5''	56	210	2-M16	6-φ18	210	2-M16	6-φ18	215.9	2-M20	6-22
150	6''	56	240	2-M20	6-φ22	240	2-M20	6-φ22	241.3	2-M20	6-22
200	8''	60	295	2-M20	6-φ22	295	4-M20	8-φ22	298.4	2-M20	6-22
250	10''	78	350	4-M20	8-φ22	355	4-M24	8-φ26	361.9	4-M22	8-25
300	12''	78	400	4-M20	8-φ22	410	4-M24	8-φ26	431.8	4-M22	8-25
