Van cổng và van cầu API: Giải pháp điều khiển cốt lõi cho điều kiện làm việc khắc nghiệt của nhà máy hóa chất
I. Các kịch bản ứng dụng điển hình và logic lựa chọn van trong ngành công nghiệp hóa chất
Các thành phần cốt lõi của nhà máy hóa chất, chẳng hạn như hệ thống lò phản ứng, đường ống vận chuyển môi chất và các bộ phận xử lý khí thải, thường phải đối mặt với ba thách thức: nhiệt độ cao (300-600℃), áp suất cao (Cấp 150-2500LB) và ăn mòn mạnh (axit/kiềm/hydro sunfua), và môi chất thường dễ cháy, nổ hoặc độc hại. Van API, tuân thủ các tiêu chuẩn nghiêm ngặt như API 600 (van cổng) và API 623 (van cầu), đã trở thành lựa chọn hàng đầu.
II. Van cổng API: Đảm bảo cốt lõi cho việc ngắt áp suất cao và vận chuyển trơn tru
Ứng dụng điển hình
1. Đường ống chính khí nhà máy luyện cốc
Vào tháng 3 năm 2022, công ty chúng tôi đã cung cấp một van cổng API 600 (Z41Y-150LB) cho một nhà máy luyện cốc ở Malaysia để điều khiển việc ngắt khí trong đường ống gia nhiệt lò luyện cốc. Điều kiện vận hành bao gồm khí than ở nhiệt độ cao 350℃, ăn mòn do hydro sunfua và ăn mòn do các hạt nhựa than đá. Van sử dụng:
◦ Thân van bằng thép carbon WCB + cánh van hàn bằng hợp kim Stellite (độ cứng HRC35-40) để chống mài mòn do hạt;
◦ Cánh van hình nêm đàn hồi bù lại khoảng cách chênh lệch nhiệt độ, kết hợp với gioăng cứng bằng kim loại để đạt được độ kín tuyệt đối.
Sau khi vận hành, van đã hoạt động liên tục trong 18 tháng mà không gặp sự cố, giảm thời gian bảo trì và tiết kiệm hơn một triệu nhân dân tệ chi phí.
Ưu điểm cốt lõi

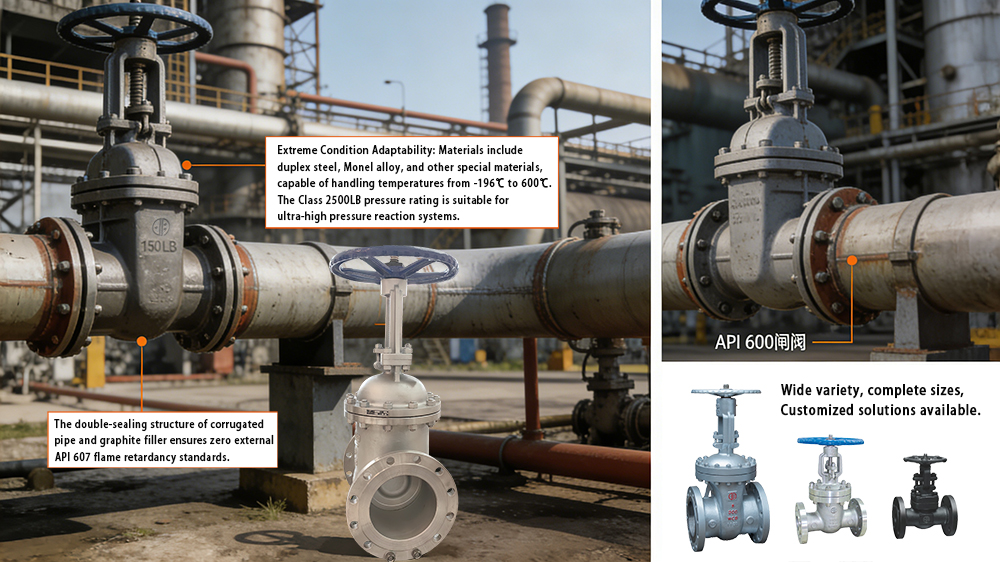

1. Khả năng thích ứng với điều kiện khắc nghiệt: Vật liệu bao gồm thép song pha, hợp kim Monel và các vật liệu đặc biệt khác, có khả năng chịu được nhiệt độ từ -196℃ đến 600℃. Áp suất định mức Class 2500LB phù hợp với các hệ thống phản ứng siêu cao áp.
2. Vận chuyển hiệu quả cao, lực cản thấp: Thiết kế đường kính toàn phần giúp giảm lực cản dòng chảy xuống gần chính đường ống, dẫn đến giảm tới 15% mức tiêu thụ năng lượng hàng năm khi vận chuyển các môi chất có lưu lượng lớn (như dầu thô và dung môi).
3. An toàn với lớp niêm phong dự phòng: Cấu trúc niêm phong kép gồm ống xếp và gioăng than chì đảm bảo không rò rỉ ra bên ngoài đối với các môi chất độc hại, đáp ứng tiêu chuẩn an toàn cháy nổ API 607 và loại bỏ nguy cơ nổ do rò rỉ.
III. Van cổng API: Thiết bị then chốt cho điều chỉnh chính xác và cách ly rủi ro cao
Ứng dụng điển hình: Vào tháng 4 năm 2022, công ty chúng tôi đã cung cấp van cổng API 623 cho một nhà máy sản xuất ethylene hóa dầu ở Indonesia để điều khiển nhiệt độ hơi nước trong vỏ lò phản ứng. Gioăng hình nón sử dụng đĩa van hàn WCB + Stellite, với tỷ lệ rò rỉ <0,001% lưu lượng định mức. Gioăng lò xo tự động bù hao mòn, và bộ truyền động điện, kết hợp với bộ định vị, giúp điều chỉnh lưu lượng hơi nước chính xác, cải thiện hiệu suất phản ứng. Hoạt động liên tục ổn định trong 24 tháng mà không cần bảo trì đã đạt được, giảm thiểu tổn thất do thời gian ngừng hoạt động ngoài kế hoạch.
◦ Sử dụng gioăng tuyến tính với lớp phủ hợp kim Stellite trên đĩa van để đạt được khả năng làm kín cấp V (rò rỉ <0,001% lưu lượng định mức);
◦ Bộ truyền động điện, kết hợp với hệ thống gioăng tự siết chặt, duy trì hiệu suất làm kín sau 1500 chu kỳ.
◦ Ưu điểm cốt lõi
1. Điều khiển lưu lượng chính xác cao: Đặc tính làm kín tuyến tính của đĩa van và đế van cho phép tỷ lệ điều khiển lên đến 100:1, phù hợp với các trường hợp yêu cầu điều khiển chính xác, chẳng hạn như cấp liệu cho lò phản ứng và gia nhiệt bằng hơi nước.
2. Tính linh hoạt trong việc làm kín hai chiều: Một số mẫu hỗ trợ đóng ngắt hai chiều, loại bỏ nhu cầu xem xét hướng dòng chảy của môi chất trong quá trình lắp đặt và giảm độ khó thi công trong các bố trí đường ống phức tạp.
3. Chu kỳ bảo trì dài: Gioăng lò xo tự động bù trừ hao mòn, và với các bộ phận bên trong được tôi cứng, chu kỳ bảo trì trung bình đạt 24 tháng (so với khoảng 18 tháng đối với van cổng tiêu chuẩn).
