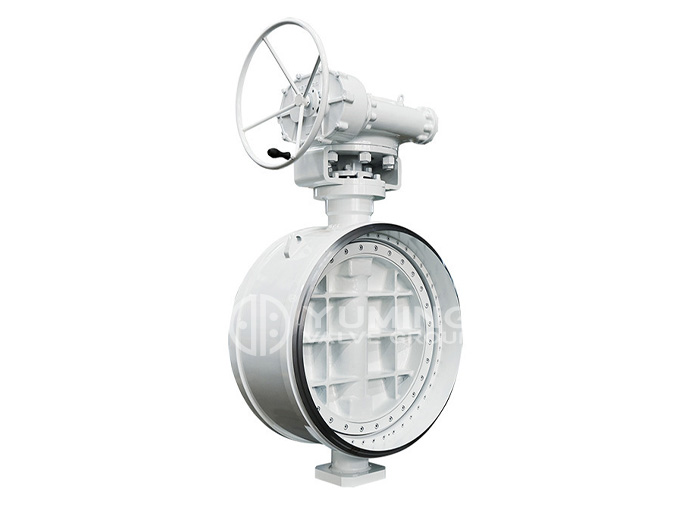

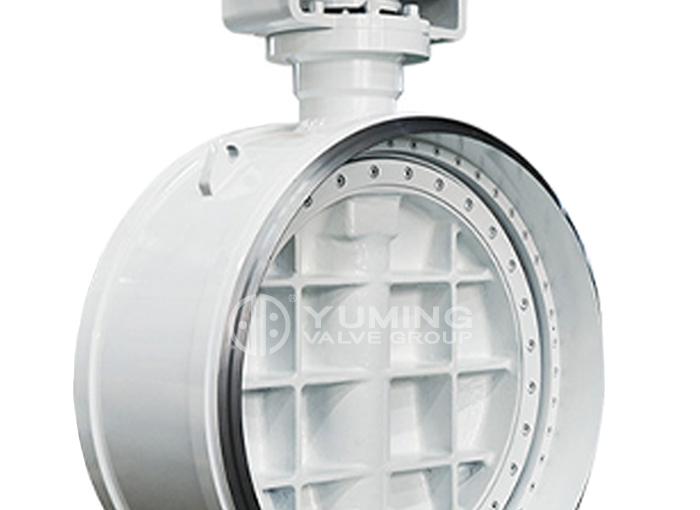

Van bướm hàn mông áp suất cao áp suất cao hai chiều

Giới thiệu

Sử dụng sản phẩm

D363H, D363W loại ba phớt cứng tác động cứng một phần bằng kim loại van bướm được sử dụng rộng rãi trong luyện kim, điện, dầu khí, công nghiệp hóa chất, không khí, khí đốt, khí dễ cháy và đường ống cấp thoát nước có môi trường ăn mòn.

Thông số kỹ thuật tiêu chuẩn

Tiêu chuẩn thiết kế và sản xuất: GB/T 12238-2008
Tiêu chuẩn chiều dài kết cấu: GB/T 12221-2005
Tiêu chuẩn mặt bích kết nối: GB/T 9113
Cấp áp suất và nhiệt độ: GB / T 12224-2005
Tiêu chuẩn kiểm tra, giám định: GB/T 13927-2008

Đặc điểm cấu trúc

1.Phớt cứng van bướm sử dụng cấu trúc phớt kim loại nguyên chất ba lệch tâm, đế van và tấm bướm hầu như không bị mài mòn và có chức năng làm kín chặt hơn.

2. Vòng đệm được làm bằng thép không gỉ, có ưu điểm là bịt kín cứng bằng kim loại. Nó có hiệu suất bịt kín tuyệt vời trong điều kiện nhiệt độ thấp và cao, có đặc tính chống ăn mòn và tuổi thọ lâu dài.

3. Bề mặt niêm phong của tấm bướm thông qua hợp kim cứng dựa trên coban bề mặt. Bề mặt bịt kín chống mài mòn và có tuổi thọ cao.

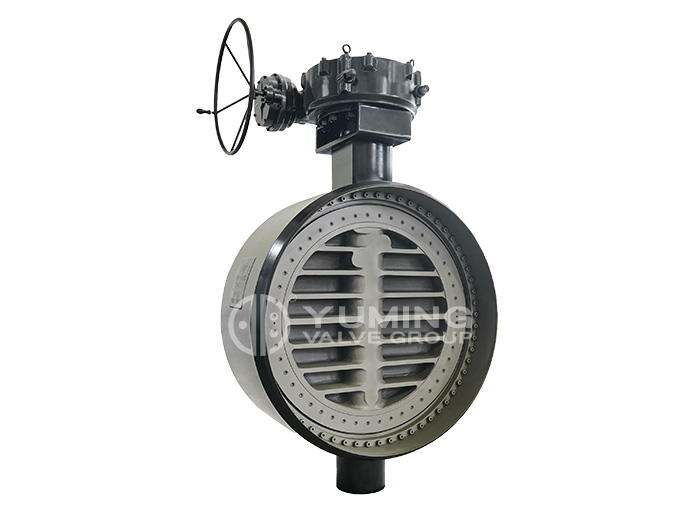

4. Ván bướm kích thước lớn sử dụng cấu trúc khung chăn, độ bền cao, diện tích dòng chảy lớn và khả năng chống dòng chảy nhỏ.

5. Theo nhu cầu của người dùng, van bướm van bướm của mạng cung cấp van có thể được thiết kế theo nhu cầu của người dùng để có chức năng niêm phong hai chiều. Nó không bị hạn chế bởi hướng dòng chảy của môi trường trong quá trình cài đặt, cũng như không bị ảnh hưởng bởi vị trí của không gian. Nó có thể được cài đặt theo bất kỳ hướng nào.

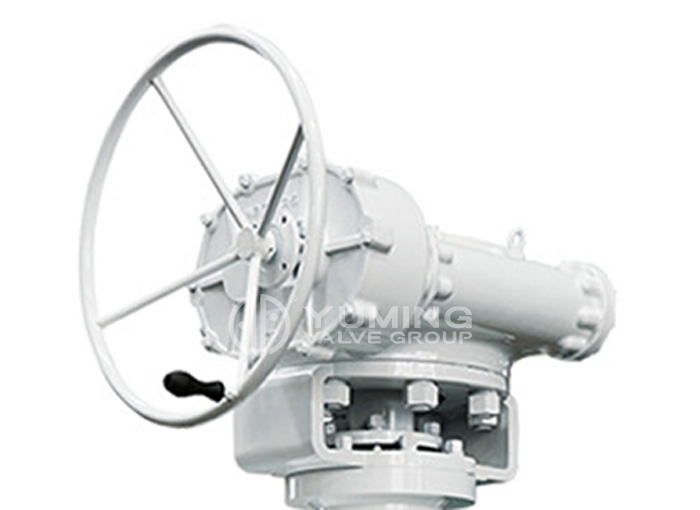

6. Thiết bị lái xe có thể được cài đặt ở nhiều trạm (xoay 90 ° hoặc 180 °), thuận tiện cho người dùng.

DỮ LIỆU

đặc điểm kỹ thuật hiệu suất

Nominal diameter	DN（mm）	50-4000
Nominal pressure	PN（MPa)	1	1.6	2.5
Test pressure	Strength test	1.5	2.4	3.75
	Sealing test	1.1	1.76	2.75
	Airtight test	0.6	0.6	0.6

một phần vật liệu

Model		D343H-16	D343W-16P	D343W-16R
Work pressure（MPa）		1.6
Proper temperature（℃）		≤425	≤200
Applicable medium		water, oil or non-corrosive media	Nitric acid medium	Acetic medium
Material	Valve body, butterfly plate	WCB	CF8/304	CF3M/316L
	Stem	2Cr13	304	316L
	Body sealing surface	Surfacing507	－	－
	Butterfly plate sealing surface	304	304	304
	Filler	Flexible graphite	PTFE	PTFE

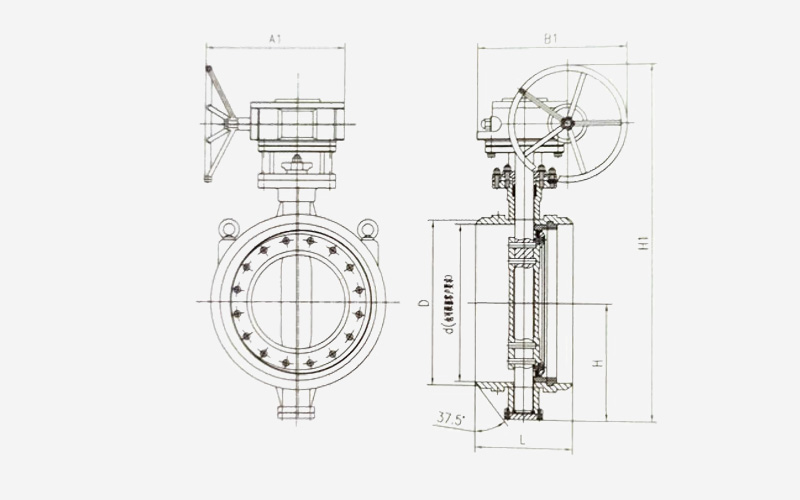

PN	DN	L	D	D1	D2	Z-d	b	f	H	H0
1.0	50	108	165	125	99	4-18	20	2	170	130
1.0	65	112	185	145	118	4-18	20	2	170	145
1.0	80	114	200	160	132	8-18	20	2	230	152
1.0	100	127	220	180	156	8-18	22	2	320	192
1.0	125	140	250	210	184	8-18	22	2	345	200
1.0	150	140	285	240	211	8-22	24	2	385	230
1.0	200	152	340	295	266	8-22	24	2	471	297
1.0	250	165	405	355	319	12-22	26	2	533	327
1.0	300	178	445	400	370	12-22	26	2	606	364
1.0	350	190	505	460	429	16-22	26	2	694	404
1.0	400	216	565	515	480	16-26	26	2	757	444
1.0	450	222	615	565	530	20-26	28	2	814	472
1.0	500	229	670	620	582	20-26	28	2	902	522
1.0	600	267	780	725	682	20-30	34	2	1048	590
1.0	700	292	895	840	794	24-30	34	5	1277	810
1.0	800	318	1015	950	901	24-33	36	5	1385	844
1.0	900	330	1115	1050	1001	28-33	38	5	1490	890
1.0	1000	410	1230	1160	1112	28-36	38	5	1620	950
1.6	50	108	165	125	99	4-18	20	2	170	130
1.6	65	112	185	145	118	4-18	20	2	170	145
1.6	80	114	200	160	132	8-18	20	2	230	152
1.6	100	127	220	180	156	8-18	22	2	320	192
1.6	125	140	250	210	184	8-18	22	2	345	200
1.6	150	140	285	240	211	8-22	24	2	385	230
1.6	200	152	340	295	266	12-22	24	2	471	297
1.6	250	165	405	355	319	12-26	26	2	533	327
1.6	300	178	460	410	370	12-26	28	2	606	364
1.6	350	190	520	470	429	16-26	30	2	694	404
1.6	400	216	580	525	480	16-30	32	2	757	444
1.6	450	222	640	585	548	20-30	40	2	814	472
1.6	500	229	715	650	609	20-33	44	2	902	522
1.6	600	267	840	770	720	20-36	54	2	1048	590
1.6	700	292	910	840	794	24-36	40	5	1277	810
1.6	800	318	1025	950	901	24-39	42	5	1385	844
1.6	900	330	1125	1050	1001	28-39	44	5	1490	890
1.6	1000	410	1225	1170	1112	28-42	46	5	1620	950
2.5	50	108	165	125	99	4-18	20	2	170	130
2.5	65	112	185	145	118	8-18	22	2	265	210
2.5	80	114	200	160	132	8-18	24	2	310	233
2.5	100	127	235	190	156	8-22	24	2	343	242
2.5	125	140	270	220	184	8-26	26	2	385	254
2.5	150	140	300	250	211	8-26	28	2	445	580
2.5	200	152	360	310	274	12-26	30	2	510	297
2.5	250	165	425	370	330	12-30	32	2	569	339
2.5	300	178	485	430	389	16-30	34	2	653	375
2.5	350	190	555	490	448	16-33	38	2	730	420
2.5	400	216	620	550	503	16-36	40	2	810	463
2.5	450	222	670	600	548	20-36	46	2	850	495
2.5	500	229	730	660	609	20-36	48	2	940	566
2.5	600	267	845	770	720	20-39	58	2	1150	630
2.5	700	292	960	875	820	24-42	58	5	1195	727
2.5	800	318	1085	990	609	24-36	58	5	1268	810
