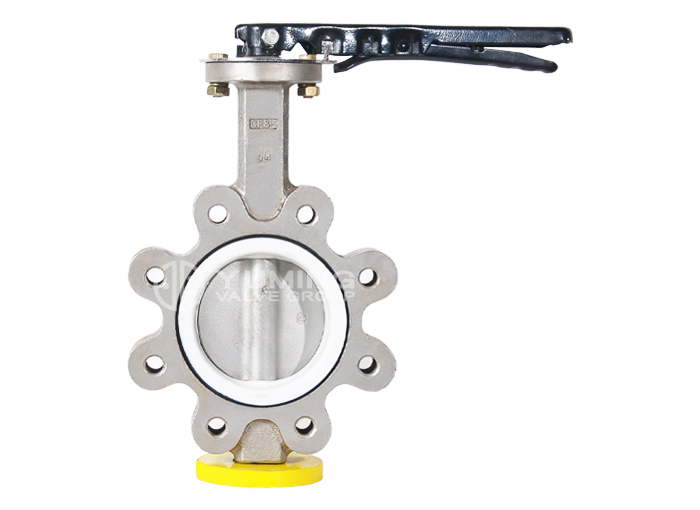

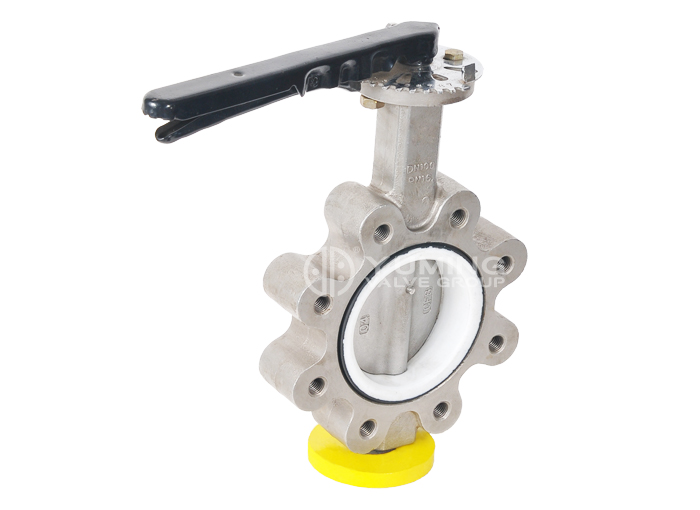

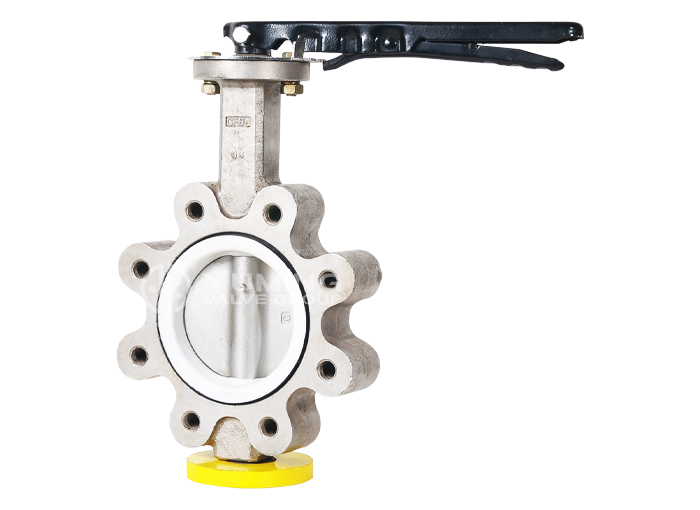

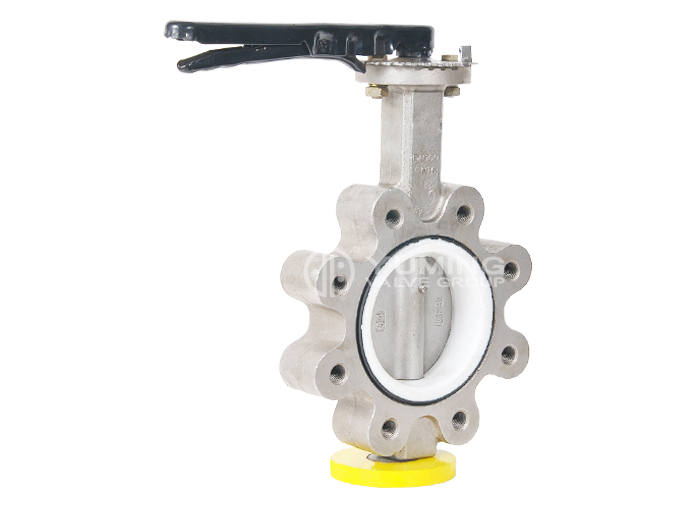

Van bướm mềm Lug Lug bằng thép không gỉ

GIỚI THIỆU

Tính năng
●Trục đĩa lệch tâm đơn
●Thân chống thổi
●Hai chiều
●Thiết kế an toàn cháy nổ
●Ghế có ma sát thấp
●Không rò rỉ

Tiêu chuẩn áp dụng
Thiết kế van: API 609, MSS SP-67
Mặt đối mặt: API 609, MSS SP-67, DIN3202, BS EN558-1
Kiểm tra áp suất: API 598
Khoan mặt bích: ANSI B16.1 class125, BS4504 PN10/PN16, DIN2501 PN10/PN16
Mặt bích trên cùng: ISO5211

Kiểm tra tiêu chuẩn
Kiểm tra cơ thể: 1,5 lần áp suất làm việc với nước. Thử nghiệm này được thực hiện sau khi lắp ráp van và với đĩa ở vị trí mở một nửa, nó được gọi là thử nghiệm thủy lực thân xe.
Kiểm tra chỗ ngồi: 1,1 lần áp suất làm việc với nước.
Kiểm tra Chức năng / Vận hành: Tại thời điểm kiểm tra lần cuối, mỗi van và bộ truyền động của nó (Cần điều khiển lưu lượng / Bánh răng / Bộ truyền động khí nén), đều trải qua một bài kiểm tra vận hành hoàn chỉnh (Mở/Đóng). Thử nghiệm này được thực hiện mà không có áp suất và ở nhiệt độ môi trường. Nó đảm bảo hoạt động chính xác của cụm van/bộ truyền động với các phụ kiện như van điện từ, công tắc giới hạn, bộ điều chỉnh bộ lọc khí, v.v.
Thử nghiệm đặc biệt: Theo yêu cầu, bất kỳ thử nghiệm nào khác có thể được thực hiện theo hướng dẫn đặc biệt của khách hàng.

Ứng dụng
● Nhà máy xử lý nước
●Giàn khoan
● Ngành giấy
●Nhà máy khí đốt
● Ngành mía đường
●Lưu thông nước làm mát
● Nhà máy bia
● Hệ thống sưởi ấm & Điều hòa không khí
● Công nghiệp hóa chất
● Băng tải khí nén
● Nhà máy xử lý nước thải
● Khí nén

DỮ LIỆU

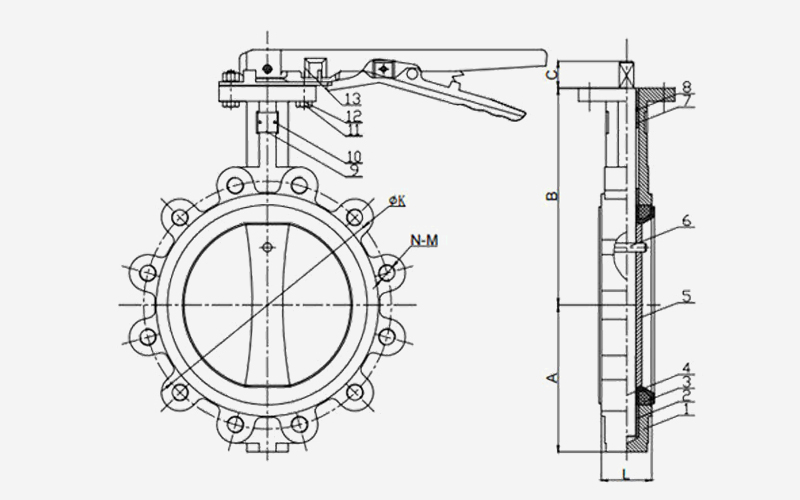

SIZE		A	B	C	L	ANSI 150B		DIN PN 10		DIN PN 16		JIS 10K		ISO 5211			Top Flange
mm	in	A	B	C	L	øK	N-M	øK	N-M	øK	N-M	øK	N-M	øD	øD1	N-ød	Top Flange
40	1.5"	70	164	32	33	98.5	4-1/2"-13UNC-2B	110	4-M16	110	4-M16	105	4-M16	65	50	4-ø8	F05
50	2"	80	169	32	43	120.6	4-5/8"-11UNC-2B	125	4-M16	125	4-M16	120	4-M16	65	50	4-ø8	F05
65	2 1/2"	89	176	32	46	139.7	4-5/8"-11UNC-2B	145	4-M16	145	4-M16	140	4-M16	65	50	4-ø8	F05
80	3"	95	183	32	46	152.4	4-5/8"-11UNC-2B	160	8-M16	160	8-M16	150	8-M16	65	50	4-ø8	F05
100	4"	114	201	32	52	190.5	8-5/8"-11UNC-2B	180	8-M16	180	8-M16	175	8-M16	90	70	4-ø10	F07
125	5"	127	214	32	56	215.9	8-3/4"-10UNC-2B	210	8-M16	210	8-M16	210	8-M20	90	70	4-ø10	F07
150	6"	139	229	32	56	241.3	8-3/4"-10UNC-2B	240	8-M20	240	8-M20	240	8-M20	90	70	4-ø10	F07
200	8"	175	257	45	60	298.4	8-3/4"-10UNC-2B	295	8-M20	295	12-M20	290	12-M20	125	102	4-ø12	F10
250	10"	203	280	45	68	361.9	12-7/8"-9UNC-2B	350	12-M20	355	12-M24	355	12-M22	125	102	4-ø12	F10
300	12"	242	327	45	78	431.8	12-7/8"-9UNC-2B	400	12-M20	410	12-M24	400	16-M22	125	102	4-ø12	F10
