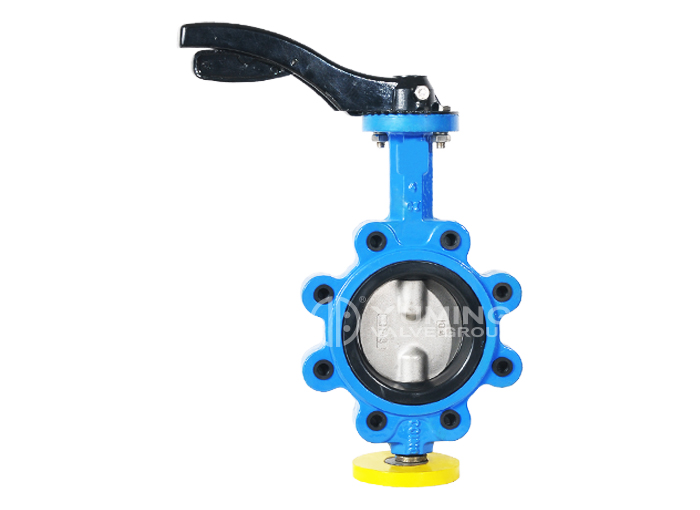

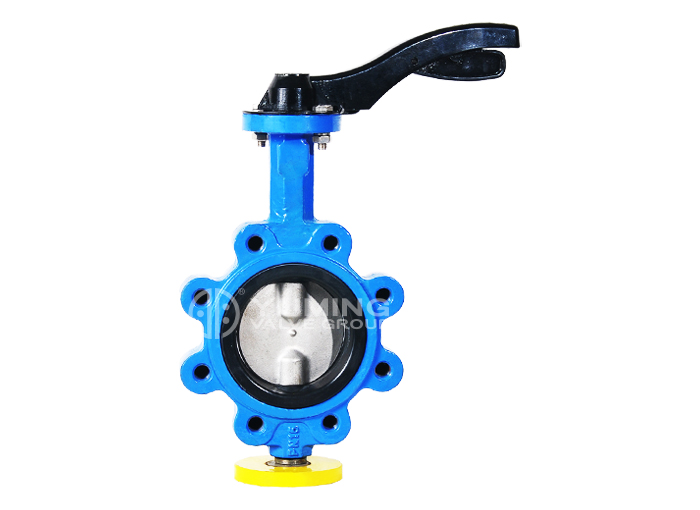

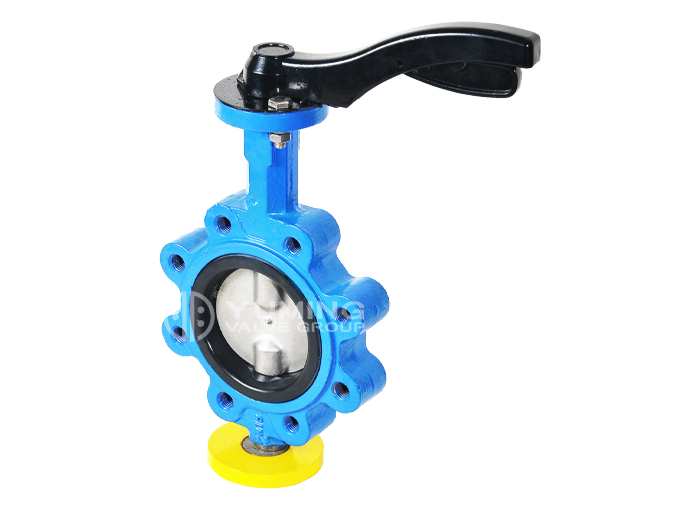

van bướm vấu, van bướm kiểu vấu, van bướm tay cầm, van bướm tay nắm vấu, tay nắm van bướm phớt mềm, van bướm phớt mềm vấu, tay cầm van bướm phớt mềm vấu. Tay cầm bằng nhựa

GIỚI THIỆU

Tính năng

1. Thiết kế mới lạ và hợp lý, kết cấu độc đáo, trọng lượng nhẹ, đóng mở nhanh.
2. Mô-men xoắn hoạt động nhỏ, thao tác thuận tiện, tiết kiệm nhân công và khéo léo.
3. Có thể lắp đặt ở mọi vị trí và dễ bảo trì.
4. Vòng đệm có thể được thay thế và hiệu suất bịt kín đáng tin cậy để đạt được khả năng bịt kín hai chiều và không rò rỉ.
5. Vật liệu bịt kín có đặc tính chống lão hóa, chống ăn mòn yếu và tuổi thọ lâu dài.

Sử dụng sản phẩm
Van chủ yếu được sử dụng như một van cắt; nó phù hợp để vận chuyển các loại đường ống và thùng chứa chất lỏng ăn mòn, không ăn mòn khác nhau, nó được sử dụng để điều chỉnh và cắt dòng chảy của phương tiện.

DỮ LIỆU

Specifition
Size	2"~24"(DN40-DN600mm)
Body	Stainless steel /Carbon steel/Cast iron /Ductile iron/WCB
Disc	Stainless steel /Cast steel
Stem	Carbon steel/Stainless steel,etc
Bushing	Aluminum bronze /PTFE,etc
Seat	PTFE/NBR/EPDM/NR/Viton/Wear-resistant rubber,etc
Nominal pressure	PN10, PN16, Class150
Suitable medium	Water/Sewage Water/Air /Gas/Oil ,etc
Test pressure	Shell :1.5-2.4MPa
Test pressure	Sealing :1.1-1.76MPa
Suitable temperature	-40°C~120°C

DN	A	B	C	d	I	h	D1	n-Φ	K	E	n1-Φ1	Φ2	G	weight
50	161	80	42	52.9	32	88.39	125	4-M16	77	57.15	4-6.7	12.6	118	3.8
65	175	89	44.7	64.5	32	102.54	145	4-M16	77	57.15	4-6.7	12.6	137	4.2
80	181	95	45.2	78.8	32	61.23	160	8-M16	77	57.15	4-6.7	12.6	189	4.7
100	200	114	52.1	104	32	68.88	180	8-M16	92	69.85	4-10.3	15.77	206	9.0
125	213	127	54.4	123.3	32	80.36	210	8-M16	92	69.85	4-10.3	18.92	238	10.9
150	226	139	55.8	155.6	32	91.84	240	8-M20	92	69.85	4-10.3	18.92	266	14.2
200	260	175	60.6	202.5	45	112.89	295	8-M20	115	88.9	4-14.3	22.1	329	18.2
						76.35		12-M24
250	292	203	65.6	250.5	45	90.59	350	12-M20	115	88.9	4-14.3	28.45	393	26.8
						91.88	355	12-M24
300	337	242	76.9	301.6	45	103.52	400	12-M20	140	107.95	4-14.3	31.6	462	40
						106.12	410	12-M24
350	368	267	76.5	333.3	45	89.74	460	16-M20	140	107.95	4-14.3	31.6	515	56
						91.69	470	16-M24
400	400	309	86.5	389.6	51.2	100.48	515	16-M24	197	158.75	4-20.6	33.15	579	96
					72	102.42	525	16-M27
450	422	328	105.6	440.51	51.2	88.38	565	20-M24	197	158.75	4-20.6	38	627	122
					72	91.51	585	20-M27
500	480	361	131.8	491.6	64.2	96.99	620	20-M24	197	158.75	4-20.6	41.15	696	202
					82	101.68	650	20-M30
600	562	459	152	59.2	70.2	113.42	725	20-M27	276	215.9	4-22.2	50.65	821	270
					82	120.46	770	20-M33
