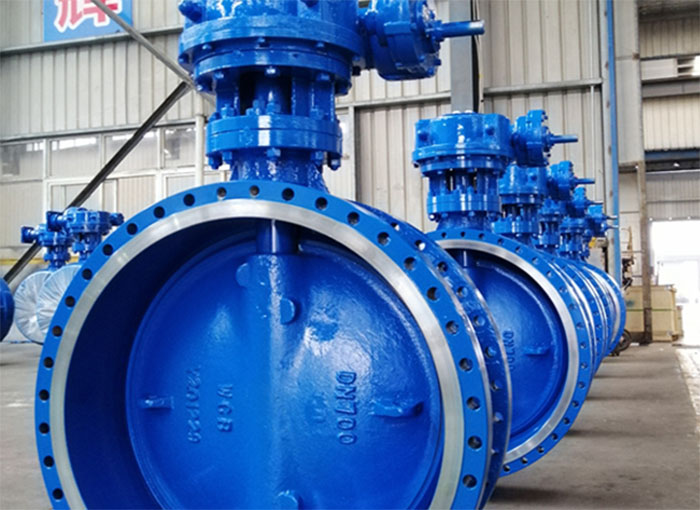

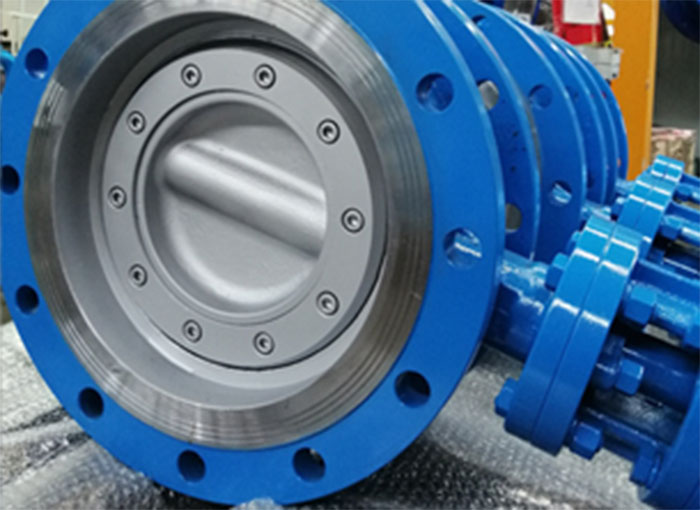

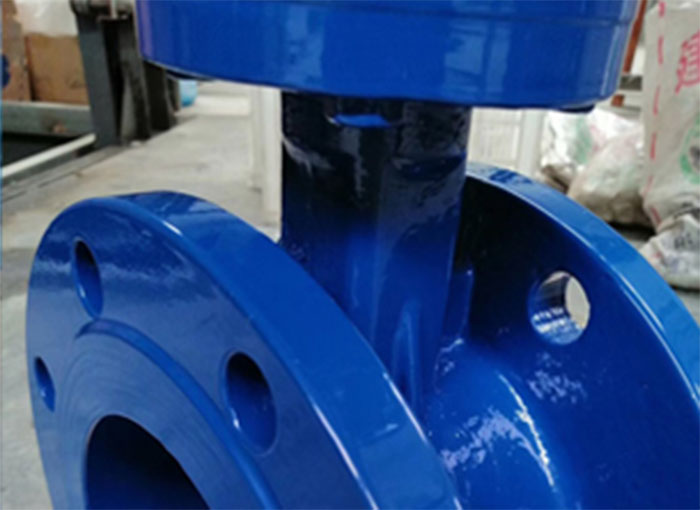

Van bướm đồng tâm mặt bích cứng đôi

Giới thiệu

Tính năng sản phẩm

1, sử dụng cấu trúc phớt kim loại ba lệch tâm tiên tiến nhất, với áp suất hai chiều, hiệu suất bịt kín đáng tin cậy, có thể đạt được mức rò rỉ bằng không.

2. Khi đóng mở tấm bướm, bề mặt bịt kín nhanh chóng tách ra khỏi đế van, độ hao mòn nhỏ, đóng mở nhanh chóng, tiết kiệm nhân công.

3. Bộ phận đàn hồi được lắp phía sau bệ di động của van bướm áp suất hai chiều, giúp tự động bù lực làm kín và độ mài mòn giữa bề mặt làm kín để đảm bảo khả năng làm kín hai chiều không bị rò rỉ.

4, kích thước nhỏ, trọng lượng nhẹ, dễ cài đặt.

5, ba cấu trúc lệch tâm có chức năng tự khóa, đóng khi cắt phương tiện, cũng có thể điều chỉnh luồng phương tiện.

DỮ LIỆU

Các thông số kỹ thuật

Nominal menstruation	DN(mm)	50-4000				50-2600
Nominal pressure	PN(MPa)	0.6	1.0	1.6	2.5	4.0
Test pressure	Strength test	0.9	1.5	2.4	3.75	6.0
	Sealing test	0.66	1.1	1.76	2.75	4.4
	Gas seal test	0.6	0.6	0.6	0.6	0.6
Applicable medium	Air,water,steam,gas,oil and acid,alkali,salt with slightly corrosive mediumetc
Suitable temperature	Carbon steel:-29℃~425℃ Stainless steel:-40℃~-600℃

DN		Maineternal dimensions					Main connection size						Reference weight(kg)
DN		Maineternal dimensions					PN0.6MPa			PN1.0MPa
mm	inch	L	H	H1	A	B	D	D1	n-d	D	D1	n-d
50	2	108	92	378	180	200	140	110	4-14	165	125	4-18	17
65	21-2	112	101	399	180	200	160	130	4-14	185	145	4-18	20
80	3	114	110	413	180	200	190	150	4-14	200	160	8-18	23
100	4	127	120	445	180	200	210	170	4-18	220	180	8-18	25
125	5	140	137	502	180	200	240	200	4-18	250	210	8-18	40
150	6	140	155	550	270	280	265	225	8-18	285	240	8-22	47
200	8	152	185	650	400	425	320	280	8-18	340	295	8-22	60
250	10	165	218	735	400	425	375	335	12-18	395	350	12-22	95
300	12	178	259	831	450	560	440	395	12-22	445	400	12-22	124
350	14	190	284	914	450	560	490	445	12-22	505	460	16-22	181
400	16	216	326	1019	535	580	540	495	16-22	565	515	16-26	260
450	18	222	351	1079	535	580	595	550	16-22	615	565	20-26	338
500	20	229	376	1206	535	580	645	600	20-22	670	620	20-26	360
600	24	267	430	1267	570	660	755	705	20-26	780	725	20-30	540
700	28	292	507	1410	750	550	860	810	24-26	895	840	24-30	580
800	32	318	567	1617	750	550	975	920	24-30	1015	950	24-33	845
900	36	330	625	1736	750	550	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	683	1910	900	750	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	795	2220	1000	925	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	910	2510	1000	925	1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	1010	2710	1000	925	1830	1760	40-36	1915	1820	40-48	4700
1800	72	670	1130	3025	1100	980	2045	1970	44-39	2115	2020	48-48	6500
2000	80	760	1350	3270	1100	980	2265	2180	48-42	2325	2230	52-56	8700
