Van bướm kiểu wafer là một trong những loại van phổ biến nhất trong đường ống công nghiệp. Bản thân cấu trúc của van bướm kiểu wafer tương đối nhỏ. Chỉ cần đặt van bướm vào giữa các mặt bích ở hai đầu của đường ống và sử dụng bu lông đinh đôi để đi qua các mặt bích và cặp của đường ống. Van bướm clip-on khóa môi trường chất lỏng trong dòng. Van bướm kiểu wafer đặc biệt thích hợp cho những nơi có không gian hạn chế hoặc khoảng cách giữa các đường ống ngắn. Khi van bướm ở vị trí mở hoàn toàn, độ dày của tấm bướm là lực cản duy nhất khi môi trường chảy qua thân van, do đó độ sụt áp do van tạo ra rất thấp. Nhỏ, vì vậy nó có đặc tính kiểm soát dòng chảy tốt hơn.
Đầu tiên, van bướm loại clip trước khi hướng dẫn cài đặt:
1. Trước khi bắt đầu lắp đặt, loại bỏ mọi vật lạ trên đường ống bằng bình xịt khí và làm sạch bề mặt bên trong của đường ống bằng nước sạch.
2, kiểm tra cẩn thận xem việc sử dụng van có phù hợp với thông số kỹ thuật hiệu suất của nó hay không; (nhiệt độ, áp suất)
3, kiểm tra kênh van và bề mặt bịt kín để tìm mảnh vụn và loại bỏ kịp thời;
4. Sau khi mở hộp, van phải được lắp đặt kịp thời. Không nới lỏng bất kỳ ốc vít hoặc đai ốc nào trên van.
5, van bướm loại kẹp phải sử dụng mặt bích van bướm đặc biệt.
6, van bướm điện có thể được lắp đặt ở bất kỳ góc nào của đường ống, để thuận tiện cho việc bảo trì, không nên lắp đặt đảo ngược.
7, mặt bích của van bướm phải được lắp đặt để đảm bảo rằng bề mặt mặt bích và tâm cao su bịt kín, vít được siết chặt đều, bề mặt bịt kín phải hoàn chỉnh; nếu vặn vít không đều, sẽ có đĩa cao su bị kẹt lồi ra, hoặc tấm bướm Live phía trên bị rò rỉ ở thân.
Thứ hai, các bước cài đặt van bướm loại clip:
Việc lắp đặt đúng van bướm kiểu wafer liên quan đến mức độ bịt kín của van bướm và khả năng rò rỉ cũng như các vấn đề khác, bao gồm cả sự an toàn trong điều kiện vận hành. Người dùng nên hiểu quá trình cài đặt.

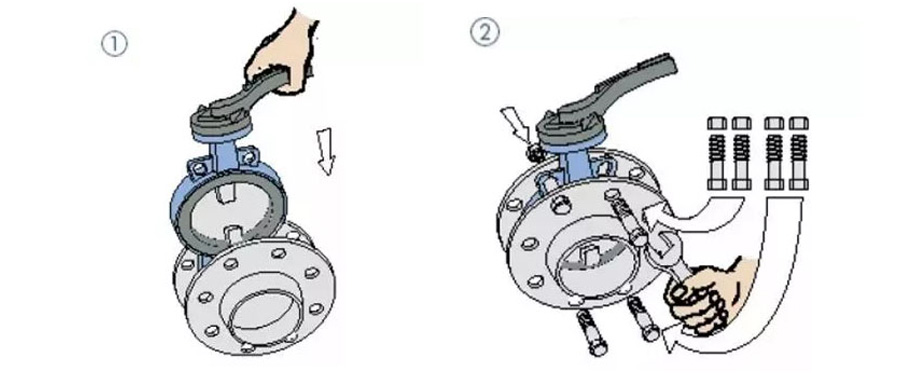

1. Như hình minh họa, đặt van vào giữa hai mặt bích đã lắp sẵn và lưu ý các lỗ bu-lông thẳng hàng.
2. Nhẹ nhàng lắp bốn cặp bu lông và đai ốc vào lỗ mặt bích và siết nhẹ đai ốc để điều chỉnh độ phẳng của bề mặt mặt bích;

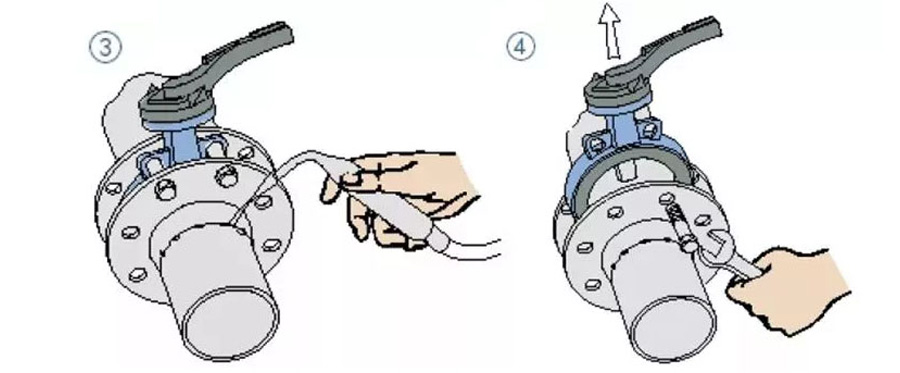

3, việc sử dụng mặt bích hàn điểm cố định trên đường ống;
4, tháo van;

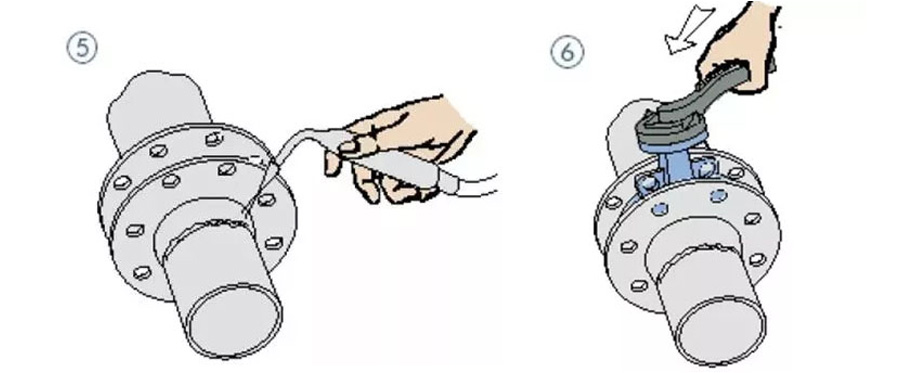

5, mặt bích được hàn hoàn toàn và cố định trên đường ống;
6. Sau khi mối hàn nguội, tiến hành lắp van. Đảm bảo rằng van có đủ không gian trong mặt bích để tránh van bị hỏng và đảm bảo rằng tấm van có độ mở nhất định;
7. Chỉnh lại vị trí của van và siết chặt bốn cặp bu lông (cẩn thận không vặn quá chặt)
8, mở van để đảm bảo rằng tấm van có thể mở và đóng tự do, sau đó làm cho tấm van hơi mở;

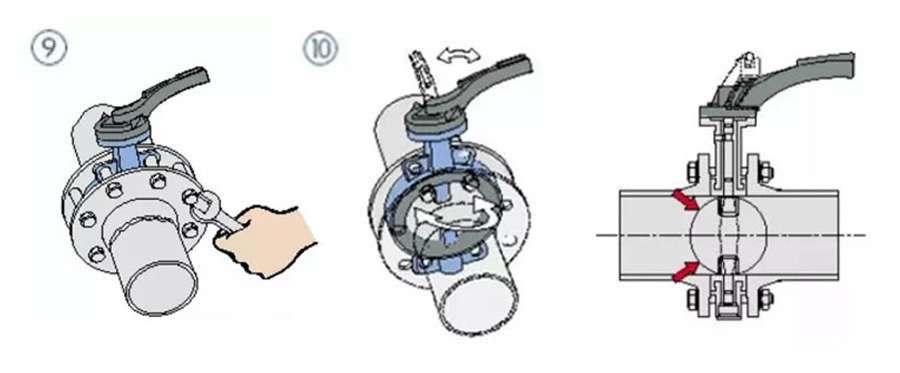

9, cân bằng chéo thắt chặt tất cả các đai ốc;
10. Xác nhận lại một lần nữa rằng van có thể đóng mở tự do. Lưu ý: Đảm bảo rằng tấm van không chạm vào đường ống.
Việc lắp đặt van bướm loại wafer trước tiên phải được đặt phẳng trước khi lắp đặt. Hãy nhớ rằng nó không thể được va chạm tự do. Sau khi nó được kéo vào chiều dài đã cài đặt trong quá trình cài đặt, không thể thiết kế đường ống tại hiện trường nếu không có sự cho phép đặc biệt. Vui lòng tháo rời van bướm clip-on. Đây là những gì chúng ta cần biết trước khi cài đặt. Đồng thời, chúng ta cũng cần biết rằng van bướm clip-on có thể được lắp đặt ở bất kỳ vị trí nào, nhưng sau khi lắp đặt van bướm clip-on, cần phải đặt van bướm dọc theo đường và tạo một giá đỡ cho van bướm clip-on. Sau khi khung được thực hiện, nó được sử dụng. Nghiêm cấm tháo khung.
