Vai trò của van một chiều là chỉ cho phép môi chất chảy theo một hướng và ngăn không cho môi trường chảy theo hướng ngược lại. Thông thường loại van này được vận hành tự động. Dưới tác dụng của áp suất chất lỏng chảy theo một hướng, các cánh van được mở ra; khi chất lỏng chảy theo hướng ngược lại, nắp van tự quá nóng do áp suất chất lỏng và các cánh van tác động lên đế van, do đó cắt dòng chảy.
Phân loại van kiểm tra :

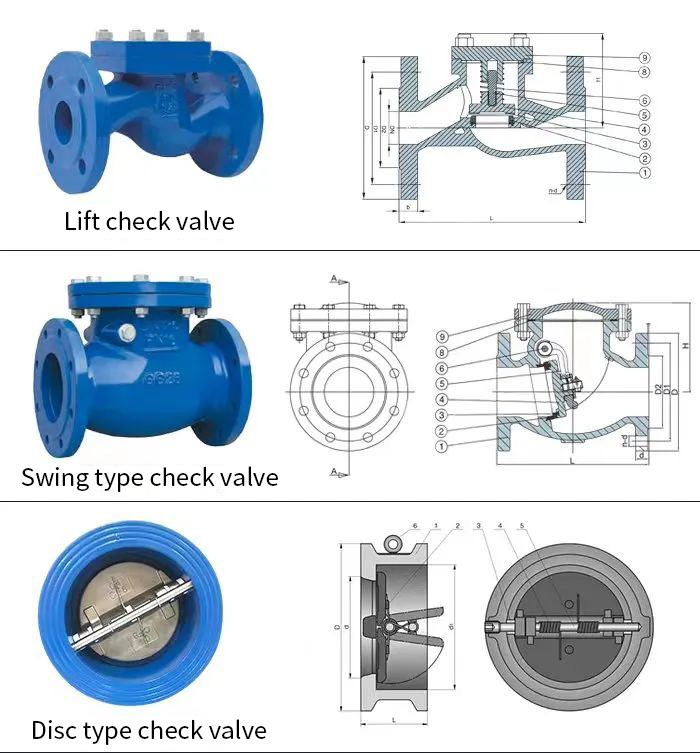

Theo cấu trúc, nó có thể được chia thành ba loại: van nâng, van loại xoay và van chặn kiểu bướm: 1. Van nâng loại nâng hạ được chia thành hai loại: loại thẳng đứng và loại nằm ngang. 2. Van kiểu xoay được chia thành ba loại: đĩa đơn, đĩa kép và đa đĩa. 3. Van chặn bướm một chiều trực tiếp. Van chặn được đề cập ở trên có thể được chia thành bốn loại: kết nối ren, kết nối mặt bích, kết nối hàn và dạng kết nối wafer.
1. Van kiểm tra kiểu xoay:
Các cánh van của van một chiều kiểu xoay bị ngắt kết nối. Chuyển động quay của kênh ghế van được sử dụng như một chuyển động quay. Do kênh bên trong của van thuộc loại được sắp xếp hợp lý, nên lực cản dòng chảy nhỏ hơn van hồi lưu dạng nâng. Những dịp cỡ nòng lớn, nhưng nó không phù hợp với dòng xung và hiệu suất bịt kín của nó không bằng lít. Van chặn mở quay được chia thành ba loại: một cánh, hai cánh và nhiều cánh. Ba dạng này chủ yếu được chia theo cỡ van. Mục đích là để ngăn phương tiện dừng lại hoặc quay ngược lại.

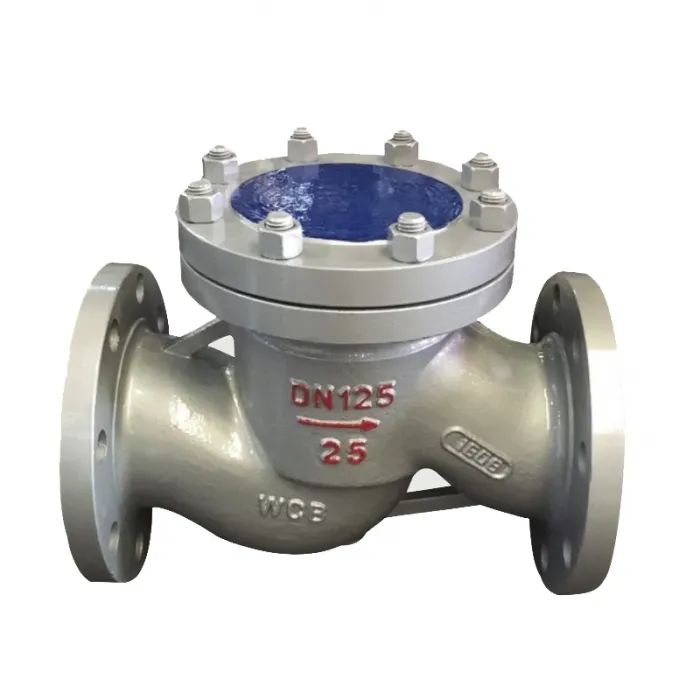

2. Van kiểm tra loại nâng:
Đĩa trượt trở lại van theo đường thẳng đứng của thân van. Van loại nâng chỉ có thể được lắp đặt trên đường ống nằm ngang và nắp van có thể được sử dụng trên nắp van trên đường kính nhỏ điện áp cao để dừng van. Hình dạng thân van của van kiểu nâng giống như van sâu hơn (thường được sử dụng làm van sâu hơn), do đó hệ số cản chất lỏng của nó lớn. Cấu trúc của nó tương tự như van sâu hơn, thân van và nắp van cũng giống như van sâu hơn. Phần trên của cánh van và phần dưới của nắp van được xử lý định hướng. Định hướng cánh hoa van có thể được nâng lên tự do trong bên trong đơn giản hóa định hướng van. Khi môi trường đang chảy, các cánh van được mở ra bởi lực đẩy của môi trường. Thả thẳng đứng được thả trên ghế van để ngăn tác động tích cực của môi trường. Hướng của các kênh đầu vào và xuất trung bình của van trực tiếp đến thấp đến thấp vuông góc với hướng của lối đi của ghế van; van chặn nâng hạ thẳng đứng, hướng của kênh đầu vào và kênh xuất của môi trường giống như hướng của kênh ghế van, và lực cản dòng chảy của nó nhỏ hơn đường chuyền trực tiếp.
3.Van kiểm tra đĩa:
Đĩa dừng van quay trục trong đế van. Cấu trúc van một chiều đĩa rất đơn giản và chỉ có thể được lắp đặt trên đường ống nằm ngang, độ kín kém.
Các biện pháp phòng ngừa
1. Không để van một chiều chịu trọng lượng trong hệ thống đường ống. Van một chiều quy mô lớn phải được hỗ trợ độc lập để nó không bị ảnh hưởng bởi áp suất do hệ thống đường ống tạo ra.
2. Chú ý đến hướng của dòng chảy trung bình trong quá trình cài đặt.
3. Van loại nâng của đĩa thẳng đứng thang máy phải được lắp đặt trên đường ống thẳng đứng. 4. Nên lắp đặt van đĩa ngang thang máy trên đường ống nằm ngang.
